プロゴールドフィッティング
ProGold Fittings
ProGoldフィッティングは、業界標準として認められた信頼度の高いフィッティングです。
形状ごとにリユーザブルタイプとクリンプタイプの設定があり、究極の軽量化のためにはクリンプタイプ、現車合わせ等の利便性が要求される場合にはリユーザブルタイプで組み立てることをお勧めします。
The ProGold fitting is a highly reliable fitting recognized as an industry standard.
There are reusable type and crimp type settings for each shape, and it is recommended to assemble with the reusable type when possible such as crimp type and current vehicle matching is required for the ultimate weight reduction.

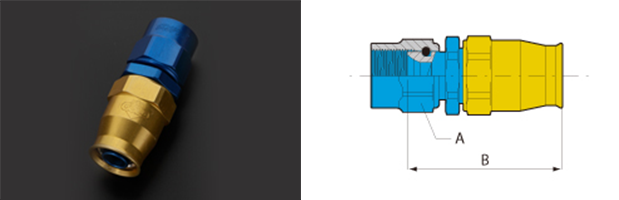

ストレート（リユーザブルタイプ) Straight (Reusable Type)
| Parts no | BAR06-F3 | BAR08-F3 | BAR10-F3 |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 40.1 | 44.2 | 49.2 |
| 価格（税込） | ¥4,180 | ¥4,840 | ¥5,390 |
| Parts no | BAR12-F3 | BAR16-F3 | BAR12-10-F3
(Step Down) |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 55.3 | 58.4 | 55.2 |
| 価格（税込） | ¥6,050 | ¥8,470 | ￥11,440 |
45°エルボー（リユーザブルタイプ) 45° Elbow (Reusable Type)
| Parts no | BAR06-G3 | BAR08-G3 | BAR10-G3 |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 55.8 | 68.5 | 71.6 |
| C寸法 | 12.7 | 15.7 | 18.7 |
| 価格（税込） | ¥6,270 | ¥7,040 | ¥8,030 |
| Parts no | BAR12-G3 | BAR16-G3 |
| Hose | Dash 12 | Dash 16 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 |
| A寸法 | 31.7 | 38.1 |
| B寸法 | 87.6 | 95.2 |
| C寸法 | 19.0 | 22.1 |
| 価格（税込） | ¥9,570 | ¥14,520 |
90°エルボー（リユーザブルタイプ) 90° Elbow (Reusable Type)
| Parts no | BAR06-H3 | BAR08-H3 | BAR10-H3 |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 48.2 | 55.1 | 66.2 |
| C寸法 | 24.1 | 27.9 | 33.2 |
| 価格（税込） | ¥6,270 | ¥7,040 | ¥8,030 |
| Parts no | BAR12-H3 | BAR16-H3 |
| Hose | Dash 12 | Dash 16 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 |
| A寸法 | 31.7 | 38.1 |
| B寸法 | 73.1 | 78.2 |
| C寸法 | 36.3 | 44.2 |
| 価格（税込） | ¥9,570 | ¥14,520 |
45°エルボー ダブルスイベル（リユーザブルタイプ） 45° Elbow Double Swivel (Reusable Type)
| Parts no | BAR06-G3DS | BAR08-G3DS | BAR10-G3DS |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 67.5 | 78.7 | 81.7 |
| C寸法 | 12.7 | 15.7 | 18.7 |
| 価格（税込） | ¥6,820 | ¥9,020 | ¥9,900 |
| Parts no | BAR12-G3DS | BAR16-G3DS | BAR12-10-G3DS
（Step Down） |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 97.7 | 105.5 | 86.8 |
| C寸法 | 19.0 | 22.1 | 18.7 |
| 価格（税込） | ¥12,210 | ¥16,280 | ￥15,950 |
90°エルボー ダブルスイベル（リユーザブルタイプ） 90° Elbow Double Swivel (Reusable Type)
| Parts no | BAR06-H3DS | BAR08-H3DS | BAR10-H3DS |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 59.9 | 65.2 | 79.4 |
| C寸法 | 24.1 | 27.9 | 33.2 |
| 価格（税込） | ¥6,820 | ¥9,020 | ¥9,900 |
| Parts no | BAR12-H3DS | BAR16-H3DS | BAR12-10-H3DS
(Step Down) |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 83.3 | 88.3 | 84.5 |
| C寸法 | 36.3 | 44.2 | 33.2 |
| 価格（税込） | ¥12,210 | ¥16,280 | ￥15,950 |
120°エルボー ダブルスイベル（リユーザブルタイプ） 120° Elbow Double Swivel (Reusable Type)
| Parts no | BAR06-P3DS | BAR08-P3DS | BAR10-P3DS |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 51.4 | 53.8 | 59.6 |
| C寸法 | 26.5 | 32.6 | 38.1 |
| 価格（税込） | ¥9,350 | ¥9,680 | ¥11,770 |
| Parts no | BAR12-P3DS | BAR16-P3DS | BAR12-10-P3DS
(Step Down) |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 68.3 | 72.0 | 64.9 |
| C寸法 | 43.4 | 53.5 | 38.1 |
| 価格（税込） | ¥13,310 | ¥18,480 | ￥15,950 |
150°エルボー ダブルスイベル（リユーザブルタイプ） 150° Elbow Double Swivel (Reusable Type)
| Parts no | BAR06-R3DS | BAR08-R3DS | BAR10-R3DS |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 42.9 | 43.3 | 47.6 |
| C寸法 | 25.8 | 31.6 | 37.6 |
| 価格（税込） | ¥9,350 | ¥9,680 | ¥11,770 |
| Parts no | BAR12-R3DS | BAR16-R3DS | BAR12-10-R3DS
(Step Down) |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 55.0 | 55.9 | 52.9 |
| C寸法 | 44.2 | 55.5 | 37.6 |
| 価格（税込） | ¥13,310 | ¥18,480 | ￥15,950 |
180°エルボー ダブルスイベル（リユーザブルタイプ） 180° Elbow Double Swivel (Reusable Type)
| Parts no | BAR06-S3DS | BAR08-S3DS | BAR10-S3DS |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| ネジサイズ | 9/16 x 18 | 3/4 x 16 | 7/8 x 14 |
| A寸法 | 17.4 | 22.2 | 25.4 |
| B寸法 | 43.1 | 46.7 | 49.2 |
| C寸法 | 29.2 | 38.1 | 47.4 |
| 価格（税込） | ¥9,350 | ¥10,230 | ¥11,770 |
| Parts no | BAR12-S3DS | BAR16-S3DS | BAR12-10-S3DS
(Step Down) |
| Hose | Dash 12 | Dash 16 | Dash 12 |
| ネジサイズ | 1_1/16 x 12 | 1_5/16 x 12 | 7/8 x 14 |
| A寸法 | 31.7 | 38.1 | 25.4 |
| B寸法 | 66.0 | 61.4 | 54.3 |
| C寸法 | 57.1 | 76.2 | 47.4 |
| 価格（税込） | ¥13,310 | ¥18,480 | ￥15,950 |
交換ソケット Replacement Socket
| Parts no | BAR-S-06 | BAR-S-08 | BAR-S-10 |
| Hose | Dash 6 | Dash 8 | Dash 10 |
| 価格（税込） | ¥ 1,430 | ¥ 1,540 | ¥ 1,540 |
| Parts no | BAR-S-12 | BAR-S-16 | BAR-S-20 |
| Hose | Dash 12 | Dash 16 | Dash 20 |
| 価格（税込） | ¥ 1,870 | ¥ 2,090 | ￥4,290 |
交換オリーブ Replacement Olives
| Parts no | BAR-O-06 | BAR-O-08 | BAR-O-10 |
| Hose | Dash 06 | Dash 08 | Dash 10 |
| 価格（税込） | ¥ 990 | ¥ 1,100 | ¥ 1,320 |
| Parts no | BAR-O-12 | BAR-O-16 | BAR-O-20 |
| Hose | Dash 12 | Dash 16 | Dash 20 |
| 価格（税込） | ¥ 1,540 | ¥ 1,650 | ￥2,400 |
