プロテクションスリーブ
Protection Sleeve
BMRS社は、摩擦や高温からホースを保護する各種スリーブを提供しています。
スリーブはホース全体に使用する事も、高温部など特定エリアのみで使用する事も可能です。
BMRS offers various sleeves that protect the hose from friction and high temperatures.
The sleeve can be used for the entire hose or only in specific areas such as high temperature areas.
スリーブはホース全体に使用する事も、高温部など特定エリアのみで使用する事も可能です。
BMRS offers various sleeves that protect the hose from friction and high temperatures.
The sleeve can be used for the entire hose or only in specific areas such as high temperature areas.

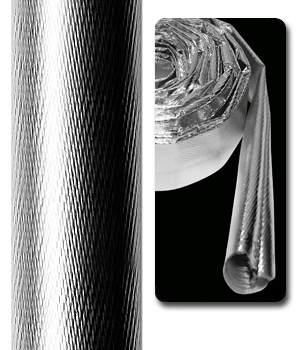

ヒートスリーブ Aluminized Sleeve
アルミコートされたグラスファイバー・スリーブが熱反射材として効果的に機能しホース、電気系・制御系ケーブルなどの保護に適しています。
最高300℃の環境で使用可能です。
※表の”AR Hose”はプロゴールドシリーズのホース、”SB Hose”はスムーズボア、”HPSB”は高圧スムーズボアシリーズのホースです。
The aluminum-coated glass fiber sleeve effectively functions as a heat-reflecting material and is suitable for protection of hoses, electric cables and control cables.
It can be used in environments up to 300 ° C.
* “AR Hose” in the table is a professional gold series hose, “SB Hose” is a smooth bore, and “HPSB” is a high pressure smooth bore series hose.
最高300℃の環境で使用可能です。
※表の”AR Hose”はプロゴールドシリーズのホース、”SB Hose”はスムーズボア、”HPSB”は高圧スムーズボアシリーズのホースです。
The aluminum-coated glass fiber sleeve effectively functions as a heat-reflecting material and is suitable for protection of hoses, electric cables and control cables.
It can be used in environments up to 300 ° C.
* “AR Hose” in the table is a professional gold series hose, “SB Hose” is a smooth bore, and “HPSB” is a high pressure smooth bore series hose.
| Part no | BHR-05-FG | BHR-06-FG | BHR-10-FG | BHR-12-FG |
|---|---|---|---|---|
| AR Hoseｻｲｽﾞ | --- | --- | 06 | 08 |
| SB Hoseｻｲｽﾞ | 03 | 04 | 06, 08 | --- |
| HPSB Hoseｻｲｽﾞ | --- | 04 | 06, 08 | --- |
| 内 径 (mm) | 8.00 | 10.00 | 16.00 | 19.00 |
| 重 量 (kg/m) | 0.029 | 0.037 | 0.044 | 0.054 |
| 1m価格 （税込） | ※1 | ※1 | ￥3,520 | ￥3,850 |
| Part no | BHR-14-FG | BHR-16-FG | BHR-20-FG |
|---|---|---|---|
| AR Hoseサイズ | 10 | 12 | 16 |
| SB Hoseサイズ | --- | --- | --- |
| HPSB Hoseサイズ | --- | --- | --- |
| 内 径 (mm) | 22.00 | 26.00 | 31.00 |
| 重 量 (kg/m) | 0.064 | 0.073 | 0.083 |
| 1m価格 （税込） | ￥4,180 | ￥4,290 | ￥4,400 |
ファイヤースリーブ Firesleeve
グラスファイバーをシリコンでコートした軽量で非常に優れた断熱材です。高い輻射熱からホース類を保護するよう設計され自己消火性と優れた耐フルード性を備えています。
さらに編み込み構造により-40℃から+220℃まで優れた伸縮性を維持し、この弾性のある構造からワイヤーハーネス、センサーワイヤー、小さな電気部品などの保護にも適しています。
カラー：シルバー
※ブラックもございます。価格はお問い合わせください。
Silicone coated glass fiber is a lightweight and excellent insulating material. Designed to protect hoses from high radiant heat, they are self-extinguishing and have excellent fluid resistance.
Furthermore, the braided structure maintains excellent elasticity from -40 ° C to + 220 ° C, and this elastic structure is also suitable for protecting wire harnesses, sensor wires, small electric parts, etc.
さらに編み込み構造により-40℃から+220℃まで優れた伸縮性を維持し、この弾性のある構造からワイヤーハーネス、センサーワイヤー、小さな電気部品などの保護にも適しています。
カラー：シルバー
※ブラックもございます。価格はお問い合わせください。
Silicone coated glass fiber is a lightweight and excellent insulating material. Designed to protect hoses from high radiant heat, they are self-extinguishing and have excellent fluid resistance.
Furthermore, the braided structure maintains excellent elasticity from -40 ° C to + 220 ° C, and this elastic structure is also suitable for protecting wire harnesses, sensor wires, small electric parts, etc.
| Part no | BFSLW-03 | BFSLW-05 | BFSLW-08 | BFSLW-10 |
|---|---|---|---|---|
| AR Hoseサイズ | --- | --- | 06, 08 | 10 |
| SB Hoseサイズ | 02, 03 | 04 | 06, 08 | --- |
| HPSB Hoseサイズ | --- | 04 | --- | --- |
| 内 径 (mm) | 5.0 | 8.0 | 12.0 | 15.0 |
| スリーブ厚さ (mm) | 0.50 | 0.70 | 0.75 | 0.75 |
| 1m価格 （税込） | ¥ 2,200 | ¥ 4,620 | ¥ 5,610 | ¥ 5,940 |
| Part no | BFSLW-12 | BFSLW-16 | BFSLW-20 |
|---|---|---|---|
| AR Hoseサイズ | 12 | 16 | 20 |
| SB Hoseサイズ | --- | --- | --- |
| HPSB Hoseサイズ | --- | --- | --- |
| 内 径 (mm) | 20.0 | 25.0 | 31.75 |
| スリーブ厚さ (mm) | 1.50 | 1.50 | 2.10 |
| 1m価格 （税込） | ※1 | ※1 | ※1 |
耐摩擦スリーブ Abrasion Protection Sleeve
放射線架橋エラストマー素材を使用し長く安定した性能を提供し高温にも耐える設計です。燃料、油圧系、潤滑油に耐性があり、ホースやワイヤリングシステムを摩擦から保護するのに最適です。
このスリーブは摩擦と熱には優れた耐性がありますが、ホースの柔軟性は落ちます。細いホースサイズの場合はこの影響は無視できますが、太いホースをタイトに曲げた際にスリーブにしわが入る可能性があり、見た目に影響があるだけでなくホースのねじれを促進してしまうことがある為、ご注意ください。
使用温度： -75℃～+150℃
収縮率： 2：1
カラー： ブラック
It is designed to withstand high temperatures, using radiation-crosslinked elastomer material to provide long and stable performance. Resistant to fuel, hydraulics and lubricants, it is ideal for protecting hoses and wiring systems from friction.
This sleeve has excellent resistance to friction and heat, but reduces the flexibility of the hose. This effect can be ignored for small hose sizes, but wrinkles may form in the sleeve when a thick hose is bent tightly, which not only affects appearance but also promotes hose twisting. Please note that there is.
Operating temperature: -75 ° C to + 150 ° C
Shrinkage rate: 2: 1
Color: Black
このスリーブは摩擦と熱には優れた耐性がありますが、ホースの柔軟性は落ちます。細いホースサイズの場合はこの影響は無視できますが、太いホースをタイトに曲げた際にスリーブにしわが入る可能性があり、見た目に影響があるだけでなくホースのねじれを促進してしまうことがある為、ご注意ください。
使用温度： -75℃～+150℃
収縮率： 2：1
カラー： ブラック
It is designed to withstand high temperatures, using radiation-crosslinked elastomer material to provide long and stable performance. Resistant to fuel, hydraulics and lubricants, it is ideal for protecting hoses and wiring systems from friction.
This sleeve has excellent resistance to friction and heat, but reduces the flexibility of the hose. This effect can be ignored for small hose sizes, but wrinkles may form in the sleeve when a thick hose is bent tightly, which not only affects appearance but also promotes hose twisting. Please note that there is.
Operating temperature: -75 ° C to + 150 ° C
Shrinkage rate: 2: 1
Color: Black
| Part no | BDR25-0.250 | BDR25-0.375 | BDR25-0.500 |
|---|---|---|---|
| AR Hoseサイズ | --- | --- | --- |
| SB Hoseサイズ | 02 | 03 | 04 |
| HPSB Hoseサイズ | --- | --- | 04 |
| 収縮前 直径 (mm) | 6.40 | 9.50 | 12.7 |
| 1m価格 （税込） | ¥ 3,630 | ¥ 3,740 | ¥ 4,070 |
| Part no | BDR25-0.750 | BDR25-1.000 | BDR25-1.500 |
|---|---|---|---|
| AR Hoseサイズ | 06, 08 | 10, 12 | 16 |
| SB Hoseサイズ | 06, 08 | --- | --- |
| HPSB Hoseサイズ | 06 | --- | --- |
| 収縮前 直径 (mm) | 19.0 | 25.4 | 38.0 |
| 1m価格 （税込） | ¥ 4,840 | ¥ 7,000 | ※1 |
